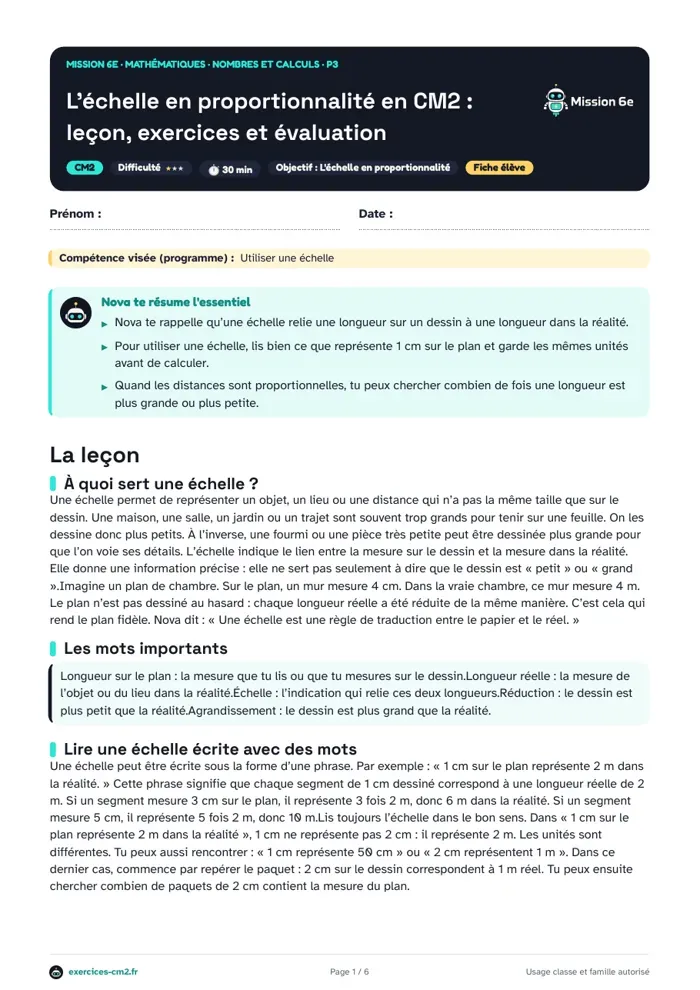

L'échelle en proportionnalité en CM2 : leçon, exercices et évaluation

À quoi sert une échelle ?

Une échelle permet de représenter un objet, un lieu ou une distance qui n’a pas la même taille que sur le dessin. Une maison, une salle, un jardin ou un trajet sont souvent trop grands pour tenir sur une feuille. On les dessine donc plus petits. À l’inverse, une fourmi ou une pièce très petite peut être dessinée plus grande pour que l’on voie ses détails. L’échelle indique le lien entre la mesure sur le dessin et la mesure dans la réalité. Elle donne une information précise : elle ne sert pas seulement à dire que le dessin est « petit » ou « grand ».

Imagine un plan de chambre. Sur le plan, un mur mesure 4 cm. Dans la vraie chambre, ce mur mesure 4 m. Le plan n’est pas dessiné au hasard : chaque longueur réelle a été réduite de la même manière. C’est cela qui rend le plan fidèle. Nova dit : « Une échelle est une règle de traduction entre le papier et le réel. »

Les mots importants

Lire une échelle écrite avec des mots

Une échelle peut être écrite sous la forme d’une phrase. Par exemple : « 1 cm sur le plan représente 2 m dans la réalité. » Cette phrase signifie que chaque segment de 1 cm dessiné correspond à une longueur réelle de 2 m. Si un segment mesure 3 cm sur le plan, il représente 3 fois 2 m, donc 6 m dans la réalité. Si un segment mesure 5 cm, il représente 5 fois 2 m, donc 10 m.

Lis toujours l’échelle dans le bon sens. Dans « 1 cm sur le plan représente 2 m dans la réalité », 1 cm ne représente pas 2 cm : il représente 2 m. Les unités sont différentes. Tu peux aussi rencontrer : « 1 cm représente 50 cm » ou « 2 cm représentent 1 m ». Dans ce dernier cas, commence par repérer le paquet : 2 cm sur le dessin correspondent à 1 m réel. Tu peux ensuite chercher combien de paquets de 2 cm contient la mesure du plan.

La méthode pour trouver une distance réelle

• Lis l’échelle et souligne les deux informations : la longueur sur le dessin et la longueur réelle correspondante.
• Mesure ou repère la longueur demandée sur le plan.
• Cherche combien de fois la longueur du plan contient la longueur indiquée par l’échelle.
• Multiplie la longueur réelle correspondante par ce nombre.
• Écris ton résultat avec l’unité réelle demandée et vérifie qu’il est logique.

Calculer avec une échelle simple

Prenons l’échelle suivante : 1 cm sur le plan représente 3 m dans la réalité. Une allée mesure 7 cm sur le plan. Comme 7 cm, c’est 7 fois 1 cm, la longueur réelle est 7 fois 3 m. Tu calcules 7 × 3 = 21. L’allée mesure donc 21 m dans la réalité.

Voici un autre cas : 1 cm sur une carte représente 500 m. Le trajet entre deux villages mesure 4 cm sur la carte. Tu calcules 4 × 500 m = 2 000 m. Tu peux laisser 2 000 m ou convertir en kilomètres : 2 000 m = 2 km. Vérifie l’unité à la fin. Une distance réelle peut être demandée en mètres ou en kilomètres, mais le calcul doit rester compréhensible.

Une situation est proportionnelle lorsque chaque fois que la longueur sur le plan est multipliée par un nombre, la longueur réelle est multipliée par ce même nombre. Ici, si tu passes de 1 cm à 4 cm, tu multiplies par 4 ; tu passes aussi de 500 m à 2 000 m en multipliant par 4.

Observer une situation proportionnelle

Quand l’échelle donne plusieurs centimètres

Toutes les échelles ne commencent pas par 1 cm. Exemple : 2 cm sur un plan représentent 5 m dans la réalité. Un mur mesure 8 cm sur le plan. Pour trouver sa longueur réelle, cherche d’abord combien de fois 2 cm sont contenus dans 8 cm. Tu calcules 8 ÷ 2 = 4. Il y a donc 4 paquets de 2 cm. Chaque paquet représente 5 m. Tu calcules alors 4 × 5 m = 20 m. Le mur mesure 20 m dans la réalité.

Tu peux aussi construire un tableau. Pour 2 cm, tu écris 5 m. Pour 4 cm, tu écris 10 m. Pour 6 cm, tu écris 15 m. Pour 8 cm, tu écris 20 m. Le tableau t’aide à voir les étapes. Il est particulièrement utile si tu hésites avec une division ou une multiplication.

Ne multiplie pas directement 8 par 5 sans réfléchir : 5 m correspondent à 2 cm, et non à 1 cm. Nova te conseille de découper mentalement la longueur en paquets égaux.

Attention aux unités

Trouver une longueur sur le plan

Parfois, tu connais la longueur réelle et tu dois dessiner ou trouver la longueur sur le plan. Il faut alors aller dans l’autre sens. Exemple : 1 cm sur le plan représente 4 m dans la réalité. Une clôture réelle mesure 24 m. Combien de centimètres faut-il tracer sur le plan ? Cherche combien de fois 4 m sont contenus dans 24 m : 24 ÷ 4 = 6. Tu dois tracer 6 cm.

Voici un second exemple : 2 cm sur le plan représentent 10 m dans la réalité. Un bassin réel mesure 30 m. Comme 30 m contient 3 paquets de 10 m, tu traces 3 paquets de 2 cm. Tu calcules 3 × 2 cm = 6 cm. Tu peux aussi remarquer que 1 cm représente 5 m, mais cette étape n’est pas obligatoire. L’important est de garder ensemble les deux valeurs de l’échelle et de raisonner avec des paquets égaux.

Comprendre l’écriture 1:100

Une échelle peut aussi être écrite avec deux nombres, par exemple 1:100. Elle signifie que 1 cm sur le dessin représente 100 cm dans la réalité, à condition que les deux mesures soient exprimées dans la même unité. Comme 100 cm = 1 m, l’échelle 1:100 signifie aussi que 1 cm sur le plan représente 1 m réel.

Avec l’échelle 1:200, 1 cm sur le plan représente 200 cm réels, soit 2 m. Si une pièce mesure 3 cm sur ce plan, elle mesure 3 × 2 m = 6 m dans la réalité. Pour lire ce type d’écriture, transforme d’abord la longueur réelle dans une unité que tu connais bien. Ne confonds pas 1:200 avec « 1 cm représente 200 m » : ici, le 200 est d’abord exprimé dans la même unité que le 1, donc en centimètres si tu mesures le dessin en centimètres.

Les vérifications de Nova

• Si le dessin est une réduction, la longueur réelle doit être plus grande que la longueur dessinée, une fois les unités comparées.
• Si tu doubles une longueur sur le plan, la longueur réelle doit aussi doubler : c’est vrai seulement lorsque tu utilises la même échelle.
• Si tu as mesuré avec une règle, place le zéro de la règle au début du segment, pas au bord de la règle.
• Si le résultat est très surprenant, relis l’échelle : tu as peut-être oublié de diviser par 2 ou de convertir une unité.

Le réflexe « paquet »
