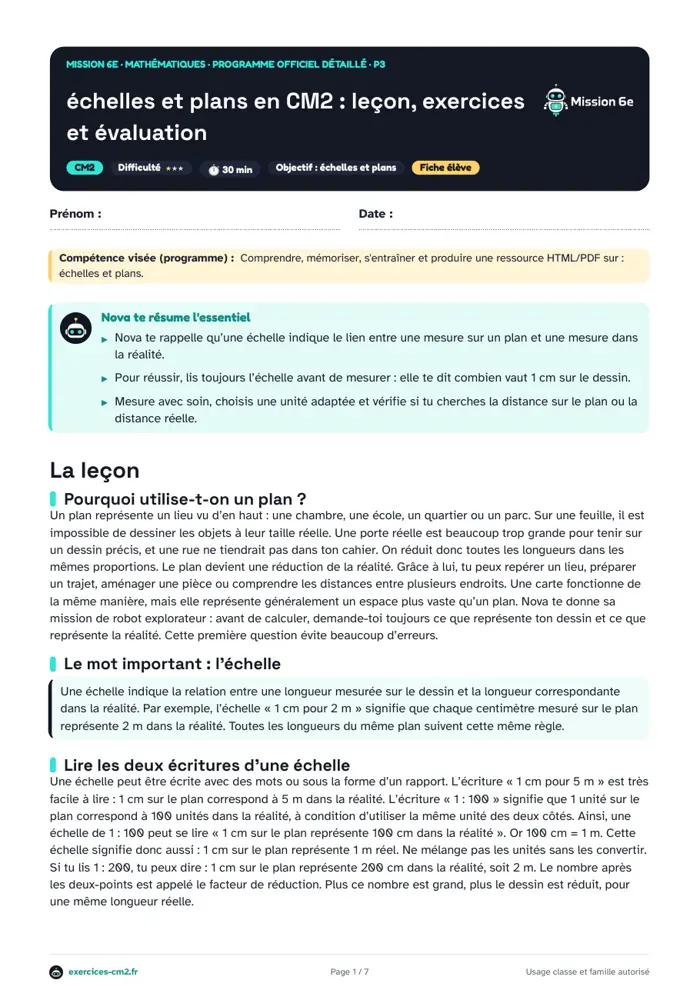

Échelles et plans en CM2 : leçon, exercices et évaluation

Pourquoi utilise-t-on un plan ?

Un plan représente un lieu vu d’en haut : une chambre, une école, un quartier ou un parc. Sur une feuille, il est impossible de dessiner les objets à leur taille réelle. Une porte réelle est beaucoup trop grande pour tenir sur un dessin précis, et une rue ne tiendrait pas dans ton cahier. On réduit donc toutes les longueurs dans les mêmes proportions. Le plan devient une réduction de la réalité. Grâce à lui, tu peux repérer un lieu, préparer un trajet, aménager une pièce ou comprendre les distances entre plusieurs endroits. Une carte fonctionne de la même manière, mais elle représente généralement un espace plus vaste qu’un plan. Nova te donne sa mission de robot explorateur : avant de calculer, demande-toi toujours ce que représente ton dessin et ce que représente la réalité. Cette première question évite beaucoup d’erreurs.

Le mot important : l’échelle

Lire les deux écritures d’une échelle

Une échelle peut être écrite avec des mots ou sous la forme d’un rapport. L’écriture « 1 cm pour 5 m » est très facile à lire : 1 cm sur le plan correspond à 5 m dans la réalité. L’écriture « 1 : 100 » signifie que 1 unité sur le plan correspond à 100 unités dans la réalité, à condition d’utiliser la même unité des deux côtés. Ainsi, une échelle de 1 : 100 peut se lire « 1 cm sur le plan représente 100 cm dans la réalité ». Or 100 cm = 1 m. Cette échelle signifie donc aussi : 1 cm sur le plan représente 1 m réel. Ne mélange pas les unités sans les convertir. Si tu lis 1 : 200, tu peux dire : 1 cm sur le plan représente 200 cm dans la réalité, soit 2 m. Le nombre après les deux-points est appelé le facteur de réduction. Plus ce nombre est grand, plus le dessin est réduit, pour une même longueur réelle.

Des échelles à traduire

Passer du plan à la réalité

Lorsque tu connais la longueur sur le plan et que tu cherches la longueur réelle, tu agrandis. Commence par repérer ce que vaut 1 cm. Imagine que l’échelle est « 1 cm pour 3 m ». Si un couloir mesure 6 cm sur le plan, chaque centimètre représente 3 m. Tu peux donc faire 6 × 3 = 18. Le couloir mesure 18 m dans la réalité. Tu peux aussi raisonner avec une suite : 1 cm correspond à 3 m, 2 cm correspondent à 6 m, puis 6 cm correspondent à 18 m. Cette méthode est utile si les nombres sont petits. Si l’échelle est donnée sous la forme 1 : 200, prends la même unité avant de calculer. Pour une longueur de 4 cm sur le plan, calcule 4 × 200 = 800 cm. Transforme ensuite l’unité si nécessaire : 800 cm = 8 m. Écris toujours l’unité dans ta réponse finale. Dire seulement « 8 » ne suffit pas : 8 cm, 8 m et 8 km ne désignent pas la même distance.

La méthode Nova pour trouver une distance réelle

• Lis l’échelle et entoure la valeur correspondant à 1 cm sur le plan.
• Mesure la longueur demandée avec une règle, en plaçant le zéro de la règle au début du segment.
• Écris l’égalité utile : par exemple, 1 cm représente 4 m.
• Multiplie la mesure du plan par la valeur réelle correspondant à 1 cm.
• Convertis l’unité si le résultat est en cm et que la réponse est attendue en m.
• Relis ta réponse : une distance réelle doit être plus grande que la mesure sur un plan réduit.

Exemple : mesurer une salle

Passer de la réalité au plan

Parfois, tu connais la longueur réelle et tu dois la dessiner sur le plan. Cette fois, tu réduis. Lis encore l’échelle. Avec « 1 cm pour 2 m », une bibliothèque réelle de 8 m sera représentée par un segment plus court. Demande-toi combien de groupes de 2 m il y a dans 8 m : 8 ÷ 2 = 4. Tu dois donc tracer 4 cm sur le plan. Voici une autre situation : l’échelle est 1 : 100, donc 1 cm sur le plan représente 100 cm réels, soit 1 m. Un mur réel de 7 m mesure 700 cm. Comme 100 cm réels correspondent à 1 cm sur le plan, 700 cm correspondent à 7 cm sur le plan. Tu peux aussi utiliser directement les mètres après avoir traduit l’échelle : 1 cm représente 1 m, donc 7 m sont dessinés par 7 cm. Avant de tracer, vérifie que la longueur réduite tient dans le cadre prévu.

Utiliser une échelle graphique

Sur certaines cartes, l’échelle n’est pas écrite avec des nombres. Tu vois plutôt une barre graduée, appelée échelle graphique. Par exemple, une barre peut être partagée en quatre parties égales et porter les repères 0, 1 km, 2 km, 3 km et 4 km. La longueur totale de cette barre représente alors 4 km dans la réalité. Pour trouver une distance, mesure le segment sur la carte, puis compare sa longueur à celle de la barre. Si le trajet a la même longueur que la barre entière, il représente 4 km. S’il mesure la moitié de la barre, il représente 2 km, car la barre vaut 4 km et que la moitié de 4 est 2. Si le trajet est deux fois plus long que la barre, il représente 8 km. L’échelle graphique est pratique parce qu’elle reste lisible même lorsque tu ne connais pas l’échelle sous la forme 1 : 100 000.

Attention aux trajets qui tournent

Bien choisir et convertir les unités

Les unités sont indispensables dans les problèmes d’échelle. Pour les petites longueurs, utilise souvent les millimètres ou les centimètres. Pour une pièce, un jardin ou une cour, les mètres sont pratiques. Pour une carte de ville ou de région, utilise plutôt les kilomètres. Retiens les égalités suivantes : 1 m = 100 cm ; 1 km = 1 000 m ; 1 cm = 10 mm. Quand une échelle de 1 : 500 est utilisée avec des centimètres, 1 cm sur le plan représente 500 cm dans la réalité. Tu peux convertir 500 cm en mètres : 500 ÷ 100 = 5, donc 500 cm = 5 m. Ne transforme pas une mesure au hasard. Écris l’égalité de conversion et vérifie l’ordre de grandeur. Une maison mesurant plusieurs kilomètres serait surprenante ; une route mesurant quelques centimètres serait tout aussi étrange. Nova appelle cela le contrôle de réalité : ton résultat doit correspondre à ce que tu imagines du lieu.

Les vérifications avant de rendre ton travail

• J’ai identifié ce que représente 1 cm sur le plan.
• J’ai choisi si je devais multiplier pour agrandir ou diviser pour réduire.
• J’ai gardé des unités compatibles pendant mon calcul.
• J’ai écrit l’unité de ma réponse.
• J’ai vérifié que mon résultat est logique pour le lieu représenté.

Vocabulaire à retenir pour l’entrée en 6e

Le plan est un dessin réduit d’un lieu, souvent vu d’en haut. La carte représente un territoire plus vaste. L’échelle relie les mesures du dessin aux mesures réelles. La distance sur le plan est celle que tu mesures sur la feuille. La distance réelle est celle qui existe vraiment sur le terrain ou dans la pièce. Une échelle numérique s’écrit par exemple 1 : 200. Une échelle graphique est une barre graduée à comparer avec les longueurs de la carte. Pour préparer ton entrée en 6e, entraîne-toi à expliquer ton raisonnement avec une phrase complète : « Le segment mesure 3 cm sur le plan et 1 cm représente 4 m ; la distance réelle est donc 3 × 4 = 12 m. » Une explication claire montre que tu sais non seulement calculer, mais aussi comprendre l’échelle.
