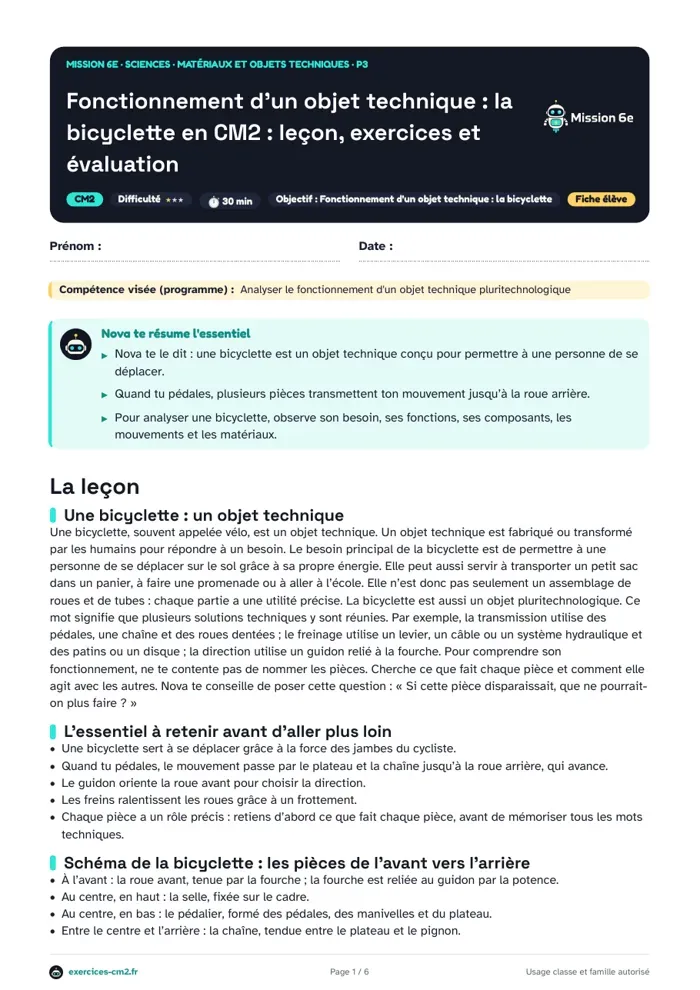

Fonctionnement d'un objet technique en CM2 : la bicyclette, leçon, exercices et évaluation

Une bicyclette : un objet technique

Une bicyclette, souvent appelée vélo, est un objet technique. Un objet technique est fabriqué ou transformé par les humains pour répondre à un besoin. Le besoin principal de la bicyclette est de permettre à une personne de se déplacer sur le sol grâce à sa propre énergie. Elle peut aussi servir à transporter un petit sac dans un panier, à faire une promenade ou à aller à l’école. Elle n’est donc pas seulement un assemblage de roues et de tubes : chaque partie a une utilité précise. La bicyclette est aussi un objet pluritechnologique. Ce mot signifie que plusieurs solutions techniques y sont réunies. Par exemple, la transmission utilise des pédales, une chaîne et des roues dentées ; le freinage utilise un levier, un câble ou un système hydraulique et des patins ou un disque ; la direction utilise un guidon relié à la fourche. Pour comprendre son fonctionnement, ne te contente pas de nommer les pièces. Cherche ce que fait chaque pièce et comment elle agit avec les autres. Nova te conseille de poser cette question : « Si cette pièce disparaissait, que ne pourrait-on plus faire ? »

L’essentiel à retenir avant d’aller plus loin

• Une bicyclette sert à se déplacer grâce à la force des jambes du cycliste.
• Quand tu pédales, le mouvement passe par le plateau et la chaîne jusqu’à la roue arrière, qui avance.
• Le guidon oriente la roue avant pour choisir la direction.
• Les freins ralentissent les roues grâce à un frottement.
• Chaque pièce a un rôle précis : retiens d’abord ce que fait chaque pièce, avant de mémoriser tous les mots techniques.

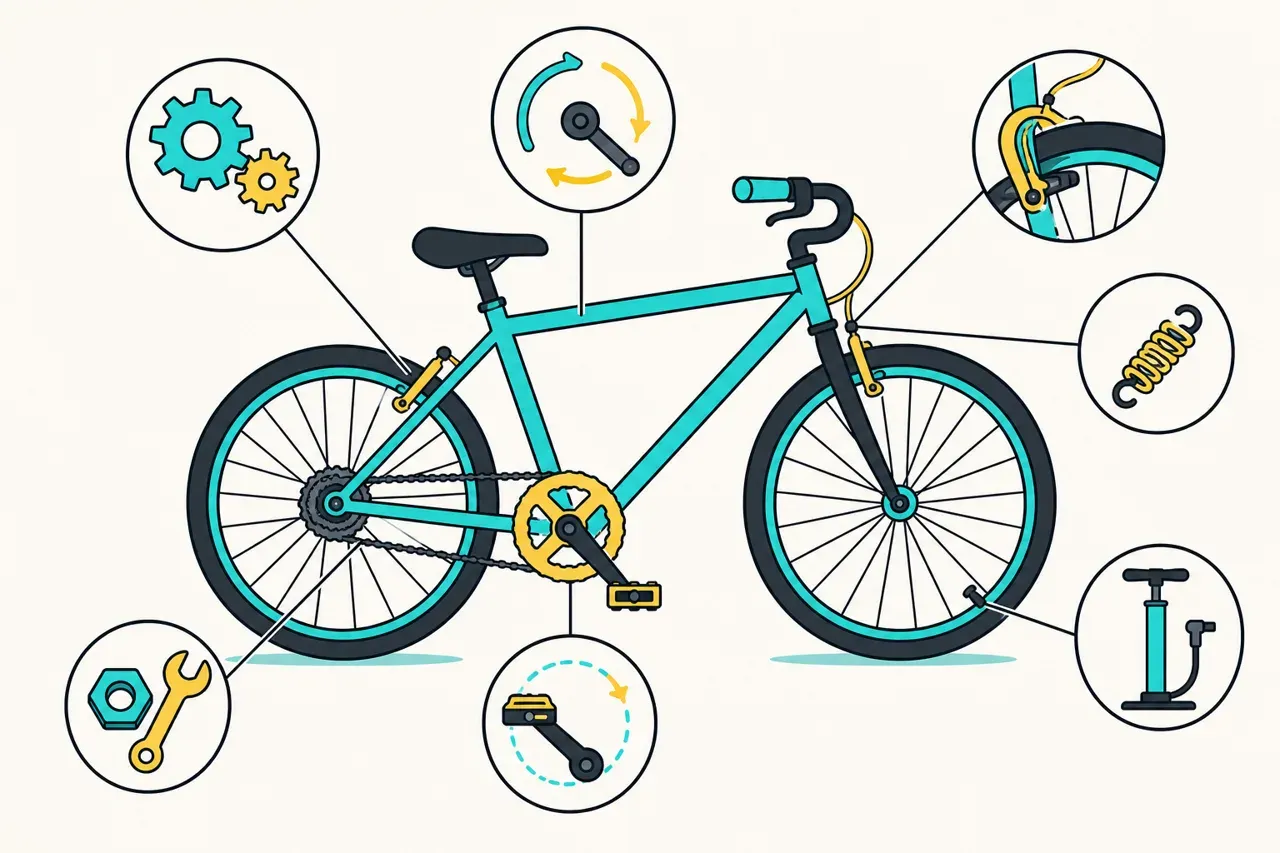

Schéma de la bicyclette : les pièces de l’avant vers l’arrière

• À l’avant : la roue avant, tenue par la fourche ; la fourche est reliée au guidon par la potence.
• Au centre, en haut : la selle, fixée sur le cadre.
• Au centre, en bas : le pédalier, formé des pédales, des manivelles et du plateau.
• Entre le centre et l’arrière : la chaîne, tendue entre le plateau et le pignon.
• À l’arrière : le pignon fixé sur le moyeu, puis la roue arrière.
• Sur le guidon et près de chaque roue : les leviers de frein, les câbles (ou le système hydraulique) et les patins ou les disques.
• Le cadre relie et soutient l’ensemble, de l’avant à l’arrière.

Activité : observer et manipuler une bicyclette réelle

• Installe-toi devant une bicyclette immobile, si possible surélevée sur une béquille ou tenue par un adulte, roue arrière décollée du sol.
• Repère sur la vraie bicyclette chaque pièce du schéma ci-dessus : cadre, guidon, fourche, selle, pédalier, chaîne, pignon, roues, freins.
• Tourne une pédale à la main, lentement, et observe le plateau, la chaîne, le pignon puis la roue arrière qui se mettent à tourner ensemble.
• Tourne doucement le guidon d’un côté puis de l’autre et observe la fourche et la roue avant qui pivotent avec lui.
• Presse doucement un levier de frein et observe le câble ou le système hydraulique se tendre, puis les patins ou les plaquettes se rapprocher de la roue.
• Note sur ton cahier trois pièces que tu as touchées et le mouvement que tu as observé pour chacune.

Du besoin aux grandes fonctions

Les pièces importantes et leur rôle

Le cadre est la structure principale de la bicyclette. Il maintient les autres éléments à leur place et supporte une partie du poids du cycliste. La selle permet de s’asseoir. Le guidon sert à choisir la direction. Il est relié à la fourche, la pièce qui tient la roue avant : lorsque tu tournes le guidon, la fourche tourne avec lui et oriente cette roue. Les deux roues permettent le déplacement. Chacune possède un pneu, une jante, des rayons et un moyeu au centre. Le pneu, généralement en caoutchouc, adhère au sol et amortit une partie des petites secousses. Les rayons relient le moyeu à la jante et aident la roue à garder sa forme. Près des pieds se trouvent les pédales, fixées à des manivelles. Elles font tourner le plateau, une grande roue dentée. La chaîne entoure le plateau et un pignon situé sur la roue arrière. Enfin, les freins sont commandés par des leviers placés sur le guidon. Selon le modèle, le levier tire un câble ou met en action un autre dispositif. Les patins frottent alors sur la jante, ou les plaquettes frottent sur un disque fixé près du moyeu. Dans les deux cas, le frottement ralentit la rotation.

Vocabulaire à retenir

Suis le chemin du mouvement pour avancer

• Pose un pied sur chaque pédale et pousse : tes jambes fournissent l’énergie.
• Les pédales font tourner les manivelles, puis le plateau.
• Les dents du plateau entraînent les maillons de la chaîne.
• La chaîne entraîne le pignon placé sur la roue arrière.
• Le pignon fait tourner le moyeu et toute la roue arrière.
• Le pneu de la roue arrière pousse le sol vers l’arrière ; en retour, le sol aide la bicyclette à avancer.
• La roue avant tourne elle aussi et accompagne le déplacement en gardant la direction choisie.

Comprendre la transmission du mouvement

La bicyclette avance grâce à une transmission du mouvement. Le mouvement de tes jambes est d’abord un mouvement de rotation : les pédales tournent autour d’un axe. Ce mouvement passe ensuite du plateau à la chaîne, puis au pignon et à la roue arrière. La chaîne ne crée pas le mouvement toute seule : elle le transmet. Si tu arrêtes de pédaler, elle cesse d’être entraînée et la roue arrière n’est plus propulsée par tes jambes. La bicyclette peut cependant continuer quelque temps grâce à son élan. Sur un vélo équipé de vitesses, plusieurs pignons ou plusieurs plateaux permettent de modifier l’effort à fournir. Dans une montée, un petit plateau ou un grand pignon peut aider à pédaler plus facilement, même si la roue tourne moins vite à chaque tour de pédale. Sur un terrain plat, un grand plateau ou un petit pignon peut faire tourner davantage la roue pour un même tour de pédale, mais l’effort peut être plus important. Il n’est pas nécessaire de connaître tous les réglages pour analyser l’objet : retiens que les vitesses adaptent la transmission à la situation. Nova résume ainsi : tes jambes donnent l’énergie, la transmission conduit le mouvement, la roue arrière propulse la bicyclette.

Diriger, équilibrer et freiner

Avancer ne suffit pas : il faut aussi diriger et s’arrêter en sécurité. Pour tourner, tu agis sur le guidon. Le guidon entraîne la fourche et oriente la roue avant. Quand la roue avant change d’orientation, la bicyclette suit progressivement cette nouvelle direction. Le cycliste participe aussi à l’équilibre : il garde son corps stable, regarde devant lui et ajuste sa position. La bicyclette n’a pas de moteur obligatoire : c’est donc l’énergie musculaire du cycliste qui permet le déplacement. Pour ralentir, serre doucement un ou deux leviers de frein. Ce geste est transmis aux éléments de freinage. Les patins ou les plaquettes appuient sur une partie qui tourne avec la roue. Le frottement transforme une partie du mouvement en chaleur et ralentit la roue. Plus le frottement est important, plus la roue ralentit. Cette idée est valable lorsque les éléments de freinage appuient correctement sur une surface qui tourne. Un frein usé, mal réglé ou une jante mouillée peuvent modifier le freinage. Tu dois donc toujours vérifier qu’une bicyclette fonctionne correctement avant de l’utiliser et respecter les consignes d’un adulte.

Ne confonds pas les deux roues

Les matériaux sont choisis pour une raison

Les composants d’une bicyclette ne sont pas fabriqués au hasard dans n’importe quelle matière. Un matériau est choisi selon les propriétés dont on a besoin. Le cadre peut être en acier, en aluminium, en carbone ou dans un autre matériau adapté. Il doit être solide pour supporter les efforts, mais il ne doit pas être inutilement lourd. La chaîne, les pignons et de nombreuses vis sont souvent en métal, car leurs dents doivent résister aux frottements et aux tractions. Les pneus sont en caoutchouc ou dans une matière proche : ils doivent adhérer au sol tout en restant souples. La selle comporte souvent une partie souple afin d’améliorer le confort. Les poignées du guidon peuvent être recouvertes de caoutchouc ou de plastique pour être mieux tenues. Un matériau peut avoir plusieurs avantages et aussi des limites. Un métal est souvent solide, mais il peut rouiller s’il n’est pas protégé. Le caoutchouc adhère bien, mais il peut s’user. Lors d’une analyse, relie donc toujours une pièce, son matériau et sa fonction : « Le pneu est en caoutchouc parce qu’il doit adhérer au sol. »

Méthode pour analyser n’importe quelle bicyclette

• Commence par nommer le besoin satisfait : se déplacer.
• Repère les grandes fonctions : avancer, diriger, freiner, supporter le cycliste.
• Observe les composants et associe chaque pièce à une fonction technique.
• Suis un mouvement, par exemple du pied jusqu’à la roue arrière.
• Cherche l’énergie utilisée : ici, elle vient principalement des muscles du cycliste.
• Observe quelques matériaux et explique leur choix par une propriété utile.
• Termine par une phrase complète : « La bicyclette permet de se déplacer car les pédales entraînent la chaîne, qui fait tourner la roue arrière. »

Exemple d’analyse complète

Observer avec précision

Lorsque tu regardes une bicyclette, distingue ce que tu vois de ce que tu déduis. Tu peux observer une chaîne, un plateau et un pignon. Tu peux ensuite déduire qu’ils servent à transmettre le mouvement vers la roue arrière. Une bonne explication utilise des mots précis : « entraîne », « tourne », « frotte », « relie », « supporte », « oriente ». Évite les phrases trop vagues comme « le vélo marche grâce aux roues ». Les roues sont nécessaires, mais elles n’expliquent pas seules le fonctionnement. Précise quelle roue reçoit le mouvement, quel élément dirige et quels éléments freinent. Nova prépare ton entrée en 6e : prends l’habitude de dessiner des flèches pour montrer le chemin du mouvement. Une flèche des pédales vers le plateau, puis vers la chaîne, le pignon et la roue arrière rend ton explication immédiatement plus claire.
